产 品 展 示

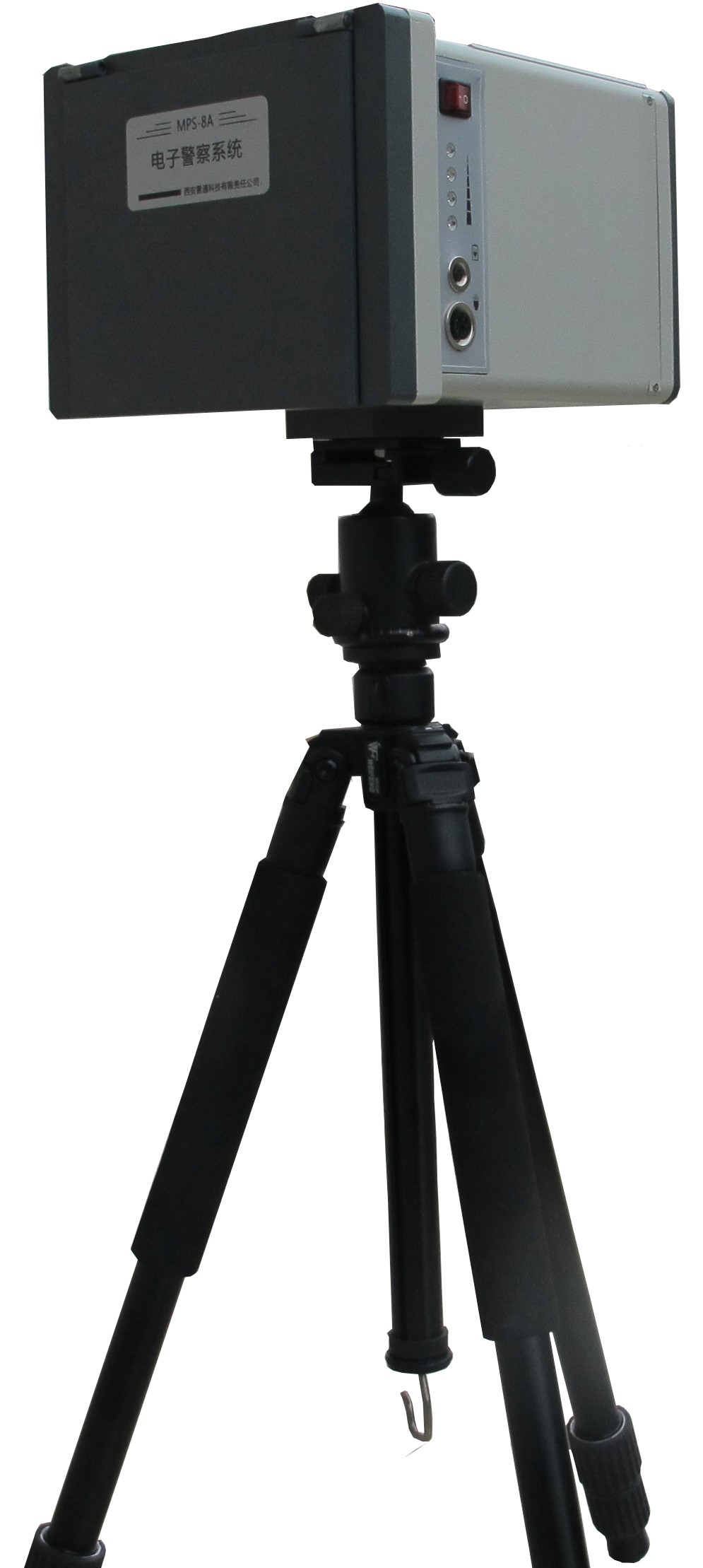

MPS-8A电子警察是一款高清晰图像、宽温度范围、小巧简捷、可靠性高的便携式电子警察系统。

1、工作原理

系统主要由四部分:雷达测速仪、摄像模块、显示模块、嵌入式电池模块配套组成。
雷达部分:测速雷达应用多普勒原理进行工作,雷达发射频率为f0的电磁波,遇到相同或相反方向运动的目标时,目标反射回的电磁波频率将发生变化,其变化值与目标运动速度相关,通过处理雷达回波的频率变化即可准确的测量目标速度,其误差值不大于±1Km/h。
摄像部分:采用130万彩色工业级摄像机,具有较高的性能及工作可靠性。摄像机连续将清晰的彩色视频信号送至系统。系统接收来自雷达的速度信息数据、摄像机的实时图像信号,系统软件实时运算判断,当系统检测到雷达所测的目标速度大于系统设定的限速值,并且此时目标的运动图像同时送达系统处理器时,自动控制即可将目标的数字图像及速度值等相关信息形成记录储存于系统(SD卡)内。
供电电池使用聚合物锂电池,体积小容量大,电池成功嵌入设备内,免去了电源线的麻烦。
显示屏为彩色、高亮、宽温触摸屏,可显示实时视频图像,在屏上点击即可完成一系列设置,操作简便。

2、基本功能

    可对超速违章现象进行自动抓拍,抓拍的图片中叠加有日期、时间、地点、限速值、实际值、超速值、超速比率等取证信息。可根据需要随时调节连续抓拍图片数量1--3张。同时可对其它违章现象如压线、违停、逆行等其他违法行为进行实时手动抓拍;抓拍的图片可通过3G或WIFI无线传输至远端处理设备。

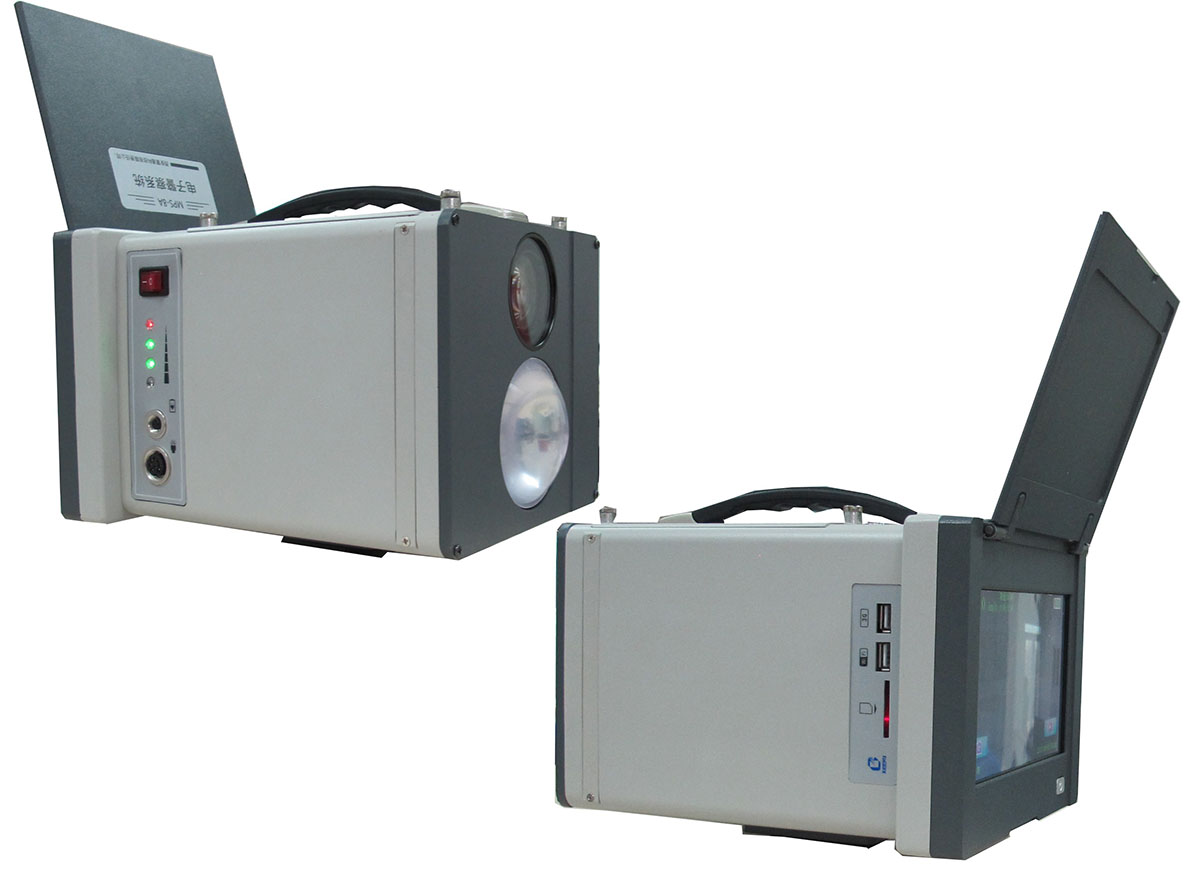

3、外形结构

1.摄像模块:130万高清图像取证单元。
2.电源开关:系统电源开启或关闭。
3.嵌入式电池模块:提供12V的电源供应。
4.测速雷达:雷达测速单元。
5.3G传输插口:插入3G上网卡可3G传输。
6.Wifi传输插口:插入Wifi模块可短距离无线传输。
7.显示屏幕:提供7``TFT显示区域。
8.SD卡槽:可拔插的SD卡槽。
各项参数设置说明

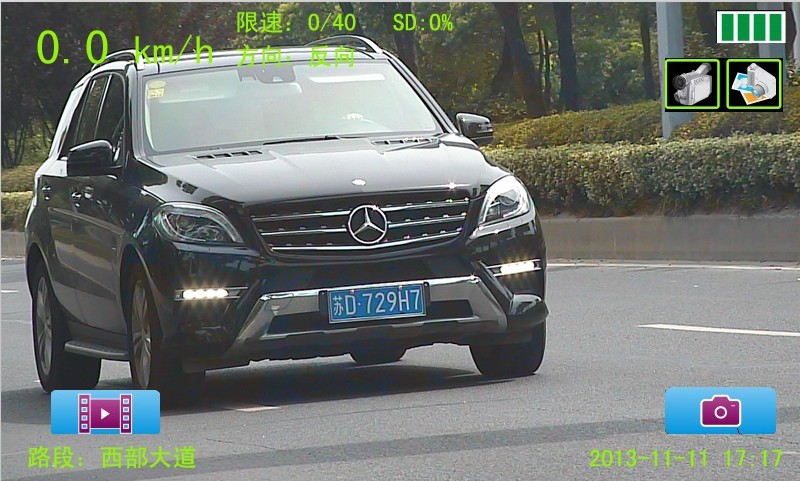

打开显示屏右下角的电源(长按电源开关两秒钟),系统启动到如下图所示界面。



界面左上角为目标车辆速度显示区,无速度时显示为0;右上角为电量指示区,实时显示当前电量;左下角为抓拍按钮(每次抓拍违章照片后就会显示1处的图标);右下角为录像按钮(每次拍摄录像后就会显示2处的图标);全屏显示实时动态视频。

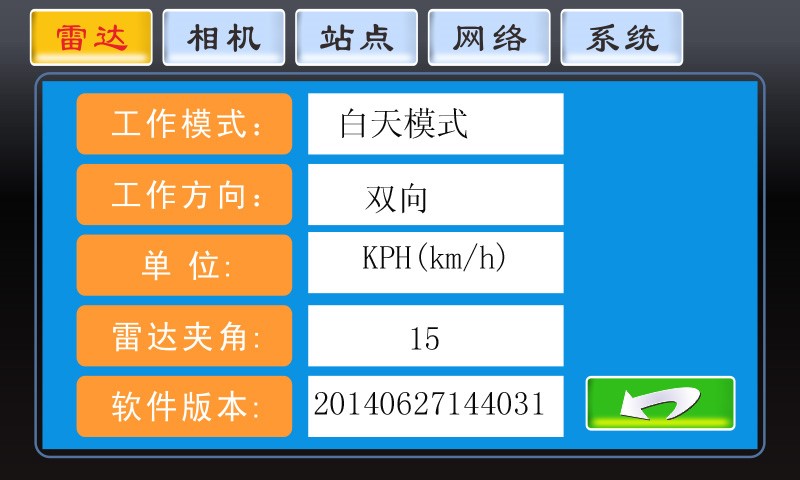

4、雷达配置

技术参数

1:雷达发射频率:       24.125G HZ(K波段)
2:雷达3db波束宽度:   ±5°
3:雷达测速范围:       20km/h~300km/h
4:雷达测速准确度:     0~-6 km/h(≤100km/h),
0~-6%(>100km/h)
5.摄像机类型:         变焦一体化彩色摄像机
6:光学变焦:           20倍(焦距:4~84毫米)
7:图片分辨率:         1280×960
8. 拍摄图像解析度:     130万像素
9:传输方式:           3G 传输或WI-FI传输
10:存储方式:           SD卡
11:显示屏:              7″彩色触摸液晶屏
12:显示分辨率:         800×480
13:车辆捕获率:        ≥95%
14:工作温度:          -20℃~+60℃
15:图像格式:          JPEG
16:系统功耗:          18W
17:闪光灯接口:        专用
18:电池容量:          +DC 12V/24Ah
19:产品体积:          230mm×170mm×150mm
20:产品重量:          5.8Kg
